高增益介质透镜

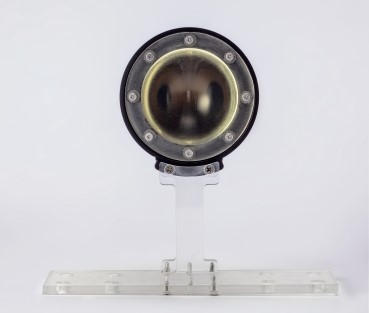

高增益介质透镜可起到准直和聚焦的作用，被广泛用于光谱仪、成像系统及毫米波太赫兹研究等产品和相关领域中。我司提供从毫米波频段到太赫兹频段的不同种类高增益介质透镜，包括常见的平凸非球面透镜、聚焦透镜、厚度更小的菲涅尔透镜、透镜阵列等。
准直透镜参数
|
型 号 |
性能指标 |
|||||
|
中心频率 GHz |
最大增益 dBi |
直径 mm |
焦距 mm |
中心厚度 mm |
边厚 mm |
|
|
LLLENS-F-140-80 |
140 |
35.0 |
80 |
55 |
4.6 |
1.2 |
|
LLLENS-F-220-60 |
220 |
35.6 |
60 |
38 |
3 |
0.8 |
|
LLLENS-F-290-50 |
290 |
31.1 |
50 |
15 |
3.4 |
1.2 |
|
LLLENS-AS-92.5-156 |
92.5 |
41.6 |
156 |
114.6 |
31.2 |
1 |
|
LLLENS-AS-272.5-65.1 |
272.5 |
41.2 |
65.1 |
36.5 |
13.2 |
2 |
|
LLLENS-AS-62.5-136 |
62.5 |
36.7 |
136 |
88.2 |
29.6 |
2 |
|
LLLENS-AS-195-85.2 |
195 |
40.8 |
85.2 |
50.8 |
17.9 |
2 |
聚焦透镜参数
|
型 号 |
性能指标 |
||||||
|
中心频率 GHz |
3 dB焦斑 mm |
直径 mm |
焦距 mm |
S11 dB |
中心厚度 mm |
边厚 mm |
|
|
LLLENS-FC-62.5-84 |
62.5 |
8.5 |
84 |
47 |
≤ -12 |
35.2 |
4 |
|
LLLENS-FC-92.5-156 |
92.5 |
13 |
156 |
105 |
≤ -13.5 |
62.6 |
2 |
|
LLLENS-FC-195-54.9 |
195 |
9.6 |
54.9 |
25.5 |
≤ -13 |
21.9 |
4 |
”喇叭+透镜”模组
透镜天线结合了透镜和喇叭天线的特点，能实现高增益、窄波束宽度和低副瓣电平，轻巧紧凑，可减小多路径传播对信号的影响，增强信号的稳定性和可靠性。 可用于通信、雷达等领域的系统优化，以及毫米波太赫兹测试和成像系统，实现无损检测、物质鉴别、材料特性提取和光谱分析。
|
性能指标 |
单位 |
型号 | |||||||||
|
LLHLA-AS-5075-30 |
LLHLA-AS-5075-35 |
LLHLA-AS-75110-30 |
LLHLA-AS-75110-40 |
LLHLA-AS-110170-30 |
LLHLA-AS-110170-40 |
LLHLA-AS-170220-35 |
LLHLA-AS-170220-40 |
LLHLA-AS-220325-35 |
LLHLA-AS-220325-40 |
||
|
电性能 |
|||||||||||
|
工作频带 |
GHz |
50-75 |
50-75 |
75-110 |
75-110 |
110-170 |
110-170 |
170-220 |
170-220 |
220-325 |
220-325 |
|
增益 |
dBi |
30.2 |
35.3 |
32.0 |
40.2 |
30.3 |
40.3 |
35.1 |
40.3 |
35.3 |
40.2 |
|
增益范围 |
dBi |
28.0-31.9 |
32.9-36.7 |
29.8-33.5 |
38.0-41.6 |
28.1-32.0 |
37.7-41.8 |
34.4-35.9 |
39.2-40.8 |
33.1-36.3 |
37.7-41.2 |
|
S11 |
dB |
-15.8 |
-15.9 |
-15.4 |
-16.9 |
-16.6 |
-14.7 |
-17.5 |
-18.3 |
-16.2 |
-18.3 |
|
3dB波束宽度（E面） |
° |
5.2 |
2.9 |
4.1 |
1.5 |
5.0 |
1.4 |
2.7 |
1.4 |
2.7 |
1.4 |
|
3dB波束宽度（H面） |
° |
5.2 |
2.9 |
4.1 |
1.5 |
5.1 |
1.4 |
3.0 |
1.5 |
3.0 |
1.7 |
|
副瓣电平(E面） |
dB |
-27.0 |
-27.9 |
-25.9 |
-29.8 |
-24.1 |
-30.5 |
-26.3 |
-30.1 |
-26.4 |
-28.9 |
|
副瓣电平(H面） |
dB |
-25.6 |
-26.7 |
-27.3 |
-32.5 |
-23.5 |
-31.9 |
-35.4 |
-35.3 |
-29.1 |
-31.8 |
|
口径效率 |
% |
53.1 |
55.3 |
61.9 |
57.5 |
55.0 |
53.8 |
51.2 |
54.0 |
54.1 |
52.6 |
|
极化 |
- |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
|
外观 |
|||||||||||
|
透镜材质 |
- |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
MCOP |
|
口径尺寸 |
mm |
84 |
136 |
68 |
156 |
46.5 |
112.4 |
54.9 |
85.2 |
43.6 |
65.1 |
|
整体长度 |
mm |
91.7 |
141.8 |
78.0 |
169.1 |
52.7 |
116.8 |
49.3 |
78.5 |
35.8 |
45.5 |
|
重量 |
kg |
＜ 1 |
＜ 1 |
＜ 0.4 |
＜ 1.3 |
＜ 0.4 |
＜ 1 |
＜ 0.4 |
＜ 1 |
＜ 0.4 |
＜ 0.4 |
|
外壳材料 |
- |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
A6061 |
|
外观颜色 |
- |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
|
法兰型号 |
- |
UG-385/U-MROUND FLANGE |
UG-385/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
UG-387/U-MROUND FLANGE |
|
波导型号 |
- |
WR-15 |
WR-15 |
WR-10 |
WR-10 |
WR-6 |
WR-6 |
WR-4 |
WR-4 |
WR-3 |
WR-3 |
|
工作温度 |
℃ |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
-40 ~ 90 |
“倍频+喇叭+透镜”模组
具有高性能、多功能、紧凑小巧、易于集成等特点，能为用户提供高效可靠的解决方案。 可应用于通信及安检系统等毫米波太赫兹高频信道测量，提高通信质量，提升检测精准度和系统性能；也可用于环境监测、物体识别等传感技术应用领域，提高传感的灵敏度和准确性。
|
性能指标 |
单位 |
型号 | |||||||
|
LLFMTx-AS-5075-30 |
LLFMTx-AS-5075-35 |
LLFMRx-AS-5075-30 |
LLFMRx-AS-5075-35 |
LLFMTx-AS-75110-30 |
LLFDTx-AS-75110-30 |
LLFMRx-AS-75110-30 |
LLFMRx-AS-75110-40 |
||
|
工作模式 |
- |
混频 |
混频 |
混频 |
混频 |
混频 |
倍频 |
混频 |
混频 |
|
源倍频次数 |
- |
- |
- |
- |
- |
- |
6 |
- |
- |
|
射频支持频率范围 |
GHz |
50-75 （滤波器可选） |
50-75 （滤波器可选） |
50-75 （滤波器可选） |
50-75 （滤波器可选） |
75-110 （滤波器可选） |
75-110 （全频段） |
75-110 （滤波器可选） |
75-110 （滤波器可选） |
|
本振输入频率范围 |
GHz |
12.5-18.75 |
12.5-18.75 |
12.5-18.75 |
12.5-18.75 |
12.5-18.4 |
12.5-18.4 |
12.5-18.4 |
12.5-18.4 |
|
本振倍频次数 |
- |
4 |
4 |
4 |
4 |
6 |
6 |
6 |
6 |
|
本振输入功率范围 |
dBm |
-2~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
-2 ~ 2 |
|
中频支持频率范围 |
GHz |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
0.001-6 |
2-20 |
2-20 |
|
中频输入功率范围 |
dBm |
≤-20 |
≤-20 |
- |
- |
≤-20 |
- |
- |
- |
|
输出信号底噪@BW=10Hz |
dBm |
＜-135 |
＜-135 |
＜-145 |
＜-145 |
＜-135 |
＜-135 |
＜-145 |
＜-145 |
|
EIRP最大值 |
dBm |
38.0-41.9 |
42.9-46.7 |
- |
- |
34.8-38.5 |
34.8-38.5 |
- |
- |
|
透镜增益范围 |
dBi |
28.0-31.9 |
32.9-36.7 |
28.0-31.9 |
32.9-36.7 |
29.8-33.5 |
29.8-33.5 |
29.8-33.5 |
38.0-41.6 |
|
有源部分增益 |
dB |
6±2 |
6±2 |
27±3.5 |
27±3.5 |
5±2 |
- |
29±3 |
29±3 |
|
3dB波束宽度（E面/H面） |
° |
5.2/5.2 |
2.9/2.9 |
5.2/5.2 |
2.9/2.9 |
4.1/4.1 |
4.1/4.1 |
4.1/4.1 |
1.5/1.5 |
|
副瓣电平(E面/H面） |
dB |
-27.0/-25.6 |
-27.9/-26.7 |
-27.0/-25.6 |
-27.9/-26.7 |
-25.9/-27.3 |
-25.9/-27.3 |
-25.9/-27.3 |
-29.8/-32.5 |
|
极化 |
- |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
线极化 |
|
供电 |
- |
12V/2A |
12V/2A |
12V/2A |
12V/2A |
12V/1A |
12V/1A |
12V/1A |
12V/1A |
|
口径尺寸/整体长度 |
mm |
88/187.6 |
140/237.7 |
88/187.6 |
140/237.7 |
72/173.9 |
72/173.9 |
72/173.9 |
160/264. 9 |
|
重量 |
Kg |
＜ 2 |
＜ 2 |
＜ 2 |
＜ 2 |
＜ 2 |
＜2 |
＜ 2 |
＜ 2 |
|
外观颜色 |
- |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
|
接口 |
- |
SMA |
SMA |
SMA |
SMA |
SMA |
SMA |
SMA |
SMA |
|
工作温度 |
℃ |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
10-40 |
